Plan d’installation de chantier (PIC) : définition, contenu et exemple

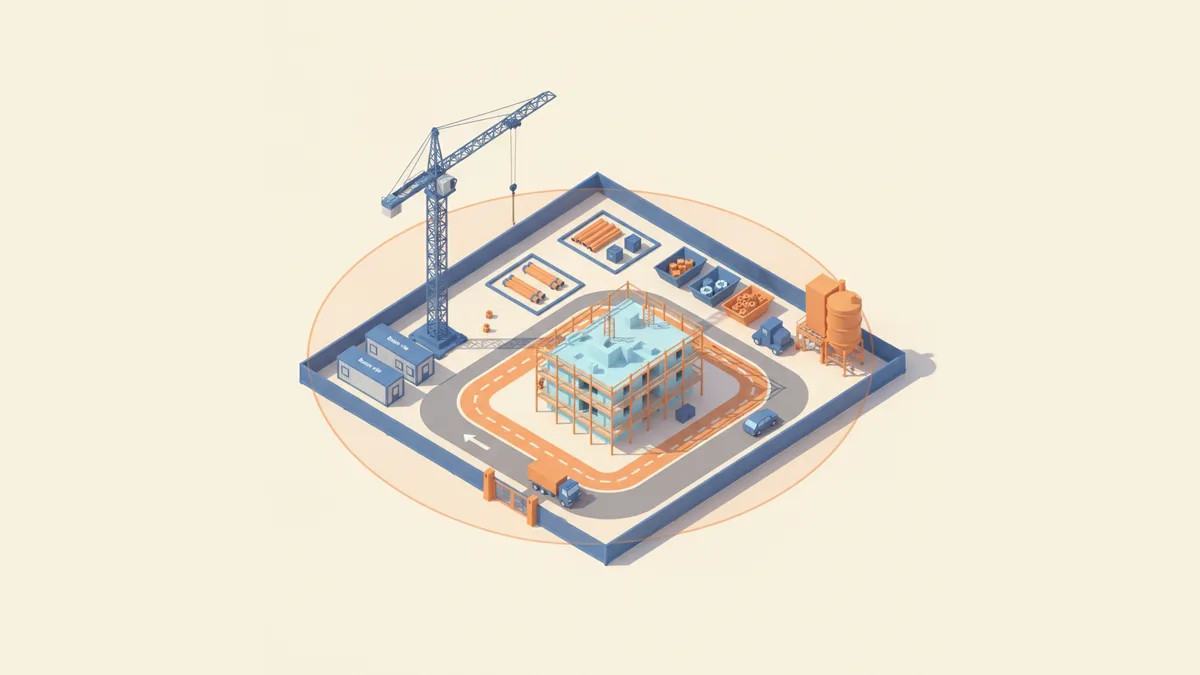

Le plan d’installation de chantier (PIC) est une représentation graphique, généralement à l’échelle (1/200 ou 1/500), de l’organisation matérielle d’un chantier. Établi à partir du plan de masse, il situe sur l’emprise tous les moyens nécessaires à la construction : engins de levage, cantonnements, accès, voies, stockages, réseaux provisoires et zones de déchets. C’est, en quelque sorte, le « plan d’urbanisme » temporaire du chantier, valable le temps des travaux.

Le PIC répond à trois questions simples : où place-t-on chaque équipement, comment circulent les hommes, les engins et les matériaux, et comment on sécurise l’ensemble. Il se distingue du planning, qui répond à la question « quand » : les deux sont complémentaires et se construisent en même temps pendant la préparation. Pour la dimension temporelle, voir notre guide sur le planning de chantier BTP.

Le PIC n’est pas une formalité : c’est un outil qui fait gagner du temps et de l’argent et qui réduit les risques. Ses fonctions principales :

• Dimensionner et implanter la grue : vérifier que le rayon couvre tous les points de l’ouvrage et des stockages, anticiper les interférences (grues voisines, lignes électriques, survol de propriétés) ;
• Optimiser les flux : organiser entrées, sorties, aires de retournement et stockages pour limiter les manutentions et les croisements dangereux ;
• Installer une base-vie conforme : bureaux, vestiaires, réfectoire et sanitaires correctement dimensionnés et raccordés, comme l’exige le code du travail ;
• Sécuriser le site : clôture, accès contrôlés, séparation des flux piétons/engins, gestion de la coactivité avec les autres lots ;
• Communiquer : support de dialogue avec le maître d’œuvre, le coordonnateur SPS, la collectivité (voirie, occupation du domaine public) et les riverains.

Cette qualité d’organisation se valorise aussi à l’offre : un PIC clair et un paragraphe d’installation de chantier bien argumenté pèsent dans la note technique du mémoire technique. L’acheteur y lit votre maîtrise concrète du site.

Le PIC n’est pas imposé en tant que tel par un article unique, mais son contenu découle d’obligations bien réelles. Trois sources le rendent quasi incontournable :

• Le marché : le CCTP ou le règlement de consultation listent souvent le PIC parmi les documents à remettre en période de préparation ;
• Le code du travail : il impose des installations d’hygiène et de sécurité (cantonnements, sanitaires, accès, circulation, prévention de la coactivité) qu’il faut bien matérialiser et localiser — c’est précisément le rôle du PIC ;
• La coordination SPS : sur les opérations concernées, le coordonnateur sécurité établit un plan général de coordination ; le PIC de l’entreprise doit être cohérent avec lui, tout comme le PPSPS.

À cela s’ajoutent, selon le site, l’autorisation d’occupation du domaine public et l’arrêté de voirie quand le chantier déborde sur la rue, qui supposent un plan d’emprise. Le PIC est donc le document pivot qui réconcilie toutes ces exigences sur un seul support. Il se prépare pendant la phase décrite à l’article 28 du CCAG Travaux 2021, aux côtés du programme d’exécution, du PAQ et du PPSPS.

Le contenu s’adapte à la nature du chantier (bâtiment, génie civil, réhabilitation), mais un PIC complet fait apparaître les éléments suivants :

• L’emprise et la clôture : limites du chantier, type de clôture (panneaux, palissade), séparation avec les zones occupées ;
• Les accès : portail d’entrée/sortie, sens de circulation, aire de retournement, zone de lavage des roues, parking du personnel ;
• Les engins de levage : position de la grue, rayon de rotation, zones d’interférence et de survol interdit, ascenseurs de chantier ;
• La base-vie (cantonnements) : bureaux, vestiaires, réfectoire, sanitaires, et leur raccordement aux réseaux ;
• Les aires de stockage : matériaux, coffrages, armatures, avec accès grue ;
• Les installations de production : centrale à béton, poste de ferraillage, ateliers ;
• La gestion des déchets : zone de tri, bennes, conformément au SOGED du marché ;
• Les réseaux provisoires : eau, électricité, télécom, éclairage, assainissement ;
• La signalisation et les cheminements : panneaux, balisage, accès piétons sécurisés ;
• Le cartouche : échelle, orientation (nord), légende, indices de mise à jour, nom de l’opération.

On distingue souvent un PIC de gros œuvre (phase la plus contraignante, avec la grue et la centrale à béton) et un PIC de second œuvre, plus léger. C’est pourquoi le PIC porte des indices : il évolue avec les phases du chantier.

Le PIC est établi par l’entreprise titulaire, généralement par le bureau des méthodes, le conducteur de travaux ou un projeteur. Sur un chantier en corps d’état séparés, c’est le plus souvent le lot gros œuvre qui produit le PIC général, les autres lots venant s’y greffer. Voici une démarche en 5 étapes :

1. Réunir les données du site : plan de masse du DCE, relevé géomètre, réseaux existants, contraintes d’avoisinants, emprise disponible et voirie ;
2. Implanter la grue : choisir le type, positionner le mât, tracer le rayon et vérifier la couverture de l’ouvrage et des stockages ;
3. Placer la base-vie et les accès : cantonnements proches de l’entrée, raccordables aux réseaux, avec circulation et stationnement clairs ;
4. Organiser stockages, production et déchets : aires accessibles à la grue, zone de tri, centrale à béton selon les besoins ;
5. Habiller et vérifier le plan : cartouche, légende, cohérence avec le PPSPS et le planning, puis transmission au maître d’œuvre pour visa.

Une bonne implantation suppose de connaître précisément le terrain : limites de parcelle, accès, réseaux et avoisinants. Croiser le plan de masse avec des données foncières et cartographiques fiables aide à fiabiliser l’emprise et à anticiper les contraintes du voisinage avant même la visite de site.

Pour visualiser la démarche de bout en bout, cette vidéo pédagogique détaille comment construire un plan d’installation de chantier, du plan de masse au positionnement de la grue et de la base-vie :

Plutôt qu’un fichier à recopier, voici une check-list type à dérouler pour vérifier qu’un PIC est complet, quel que soit le chantier :

Un bon PIC est lisible et réaliste : une grue dont le rayon couvre vraiment l’ouvrage, des flux qui ne se croisent pas, une base-vie dimensionnée pour l’effectif réel. Mieux vaut un plan simple mais juste qu’un plan détaillé recopié d’un autre projet.

Historiquement, le PIC se dessine en DAO sur AutoCAD (fichiers DWG), en partant du plan de masse fourni dans le dossier de consultation. C’est encore la pratique la plus répandue, d’où l’abondance de gabarits et de blocs DWG (grue, base-vie, bennes) que l’on assemble. De plus en plus d’entreprises basculent vers le BIM (Revit, modules spécialisés) : la 3D facilite la vérification du rayon de grue, des emprises et des phases, et la mise à jour des indices.

Pour un petit chantier, un plan de masse annoté proprement (échelle, légende, cotes, zones) peut suffire. L’outil compte moins que la rigueur : échelle exacte, légende claire et cohérence avec le PPSPS, le planning et le terrain réel. Tout ce travail commence par une bonne lecture des pièces du marché, détaillée dans notre guide sur l’ analyse du DCE.

• Le PIC « copier-coller » : un plan repris d’un autre chantier, avec une grue mal dimensionnée et des zones sans rapport avec le site réel ;
• Une grue sous-dimensionnée : un rayon qui ne couvre pas tout l’ouvrage ou les stockages, des interférences ou survols interdits ignorés ;
• Des flux qui se croisent : piétons et engins mêlés, pas d’aire de retournement, accès trop étroit pour les livraisons ;
• Une base-vie sous-dimensionnée : cantonnements insuffisants pour l’effectif, non conformes aux obligations d’hygiène et de sécurité ;
• L’oubli des contraintes du site : réseaux existants, avoisinants, occupation du domaine public, accès pompiers ;
• Un PIC figé : pas de mise à jour entre gros œuvre et second œuvre, ni d’indices — le plan ne reflète plus le chantier réel.

Si le tracé final reste un travail de projeteur, une grande partie de la préparation du PIC est répétitive et automatisable : extraire les contraintes du site dans le CCTP, lister les installations imposées, vérifier la cohérence avec le PPSPS et le SOGED, produire la note d’installation de chantier. C’est exactement ce que l’IA fiabilise :

• extraction automatique des contraintes d’installation citées dans le DCE (accès, réseaux, déchets, phasage) ;
• génération d’une check-list de PIC adaptée à la nature des travaux ;
• rédaction de la note d’installation de chantier qui accompagne le plan ;
• contrôle de cohérence entre PIC, PPSPS, planning et SOGED pour éviter les oublis.

Les entreprises qui veulent industrialiser cette production documentaire — du mémoire technique au PIC en passant par le PPSPS — peuvent s’appuyer sur des formations à l’IA appliquée aux métiers pour structurer leurs chaînes de génération de documents et fiabiliser leurs livrables.

C’est la logique de Smart BTP appliquée à tout le cycle de l’appel d’offres : voir notre guide IA et appels d’offres BTP et la méthode complète pour répondre à un appel d’offres BTP. De l’analyse du DCE au PIC remis en période de préparation, c’est toute la chaîne qui peut être accélérée et sécurisée.
